GED - ein Graphen Editor

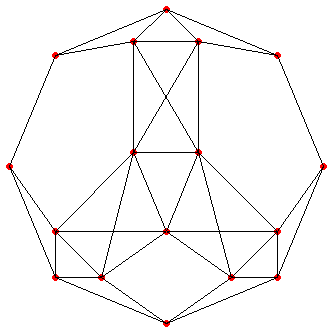

GED ist ein Tool zum Visualisieren und Konstruieren von Graphen auf einer grafischen Oberfläche. Es handelt sich hierbei um Graphen aus der Graphentheorie, einem Teilgebiet der diskreten Mathematik, nicht um Funktionsgrafen. Rechts auf dem Bild sieht man einen solchen Graphen.

Der Grapheneditor GED soll das werden, was ich mir während meiner Diplomarbeit, die im Bereich der Graphentheorie angesiedelt war, als Tool zur schönen Darstellung von Graphen gewünscht hätte.

Ich wünsche mir, dass GED Mathematiklehrenden und -studierenden aus dem Bereich der Graphentheorie eine Hilfe sein wird, wenn die Entwicklung weiter fortgeschritten ist.

Ich freue mich über Kommentare, Anregungen und Hinweise, wo GED eingesetzt wird. Ich bin auch prinzipiell offen für Vorschläge für weitere Features etc.

Vorgängerversion in Perl:

Es gibt eine Vorgängerversion des GED in Perl, die ich von 2003 bis 2005 entwickelt hatte.

Zum GED in Perl kommt man auf meiner GED in Perl-Seite.

Da ich später beruflich auf die Sprache Java wechselte und inzwischen in dieser heimisch bin und nicht mehr in Perl, habe ich im Jahr 2012 angefangen, den GED nach Java zu übertragen und dort weiter zu entwickeln. Die beiden Versionen sind nicht völlig deckungsgleich, die weitere Entwicklung wird aber in die hier zu sehende Java-Version fließen.

Eigenschaften:

GED bietet die Möglichkeit, Graphen mit der Maus auf einer grafischen Oberfläche zu erstellen, zu bearbeiten und zu speichern.

• Ecken einfügen
• Kanten zwischen zwei Ecken ziehen (Mehrfachkanten und Schlingen werden noch nicht unterstützt). Hierbei wird unterschieden, ob es sich um einen gerichteten oder einen ungerichteten Graphen handelt (dies kann man unter dem Menüpunkt Bearbeiten, Metadaten des Graphen ändern, Gerichteter Graph ändern.
  Beim gerichteten Graphen hat man die Wahl zwischen zwei Arten von Kanten:
  • Pfeil hin
  • Pfeil in beide Richtungen, die fügt zwei Kanten ein und stellt nur eine Arbeitserleichterung dar.
  Beim ungerichteten Graphen gibt es nur eine einzige Art von Kanten. Jede Kante verbindet zwei gleichberechtigte Ecken.
  In der Oberfläche hat man daher auch zwei beziehungsweise einen Schalter zum Hinzufügen von Kanten.
• Ecken auf der Oberfläche verschieben.
• Ecken mit allen inzidierenden Kanten löschen.
• Kanten löschen. Klickt man hierbei in einen Bereich mit mehreren Kanten, öffnet sich ein Dialog in dem man auswählen kann, welche dieser Kanten man löschen möchte.
  Außerdem gibt es noch einen Schalter, um gleich alle Kanten, die der Mausklick trifft, zu löschen.
• Ecken "verschmelzen", darunter verstehe ich, dass die Ecke entfernt wird und alle Nachbarn der Ecke untereinander durch Kanten verbunden werden.
• Ecken inspizieren. Dieser Bearbeitungsmodus öffnet den Dialog mit den Eigenschaften einer Ecke nun per Linksklick, in den anderen Bearbeitungsmodi ist er per Rechtsklick verfügbar.
• Speichern des Graphen ins "ged4"- und aus Kompatibilitätsgründen mit der Perl Version auch ins "ged3"-Format, wobei dies nicht völlig kompatibel ist.
  Unterstützung der alten Dateiformate ged und ged2 ist in Vorbereitung.
• Laden von Graphen aus dem ged4- und ged3-Format.
  Unterstützung der alten Dateiformate ged und ged2 ist in Vorbereitung.
• Speichern eines Graphen unter einem anderen Namen.
• Einige Kreise und vollständige Graphen können über das Menü in der Mitte des Zeichenbereiches eingefügt werden.
  Auch den Mittelpunkt kann man einfügen lassen.
• Man kann optional ein Gitternetz einblenden lassen, dessen Rasterweite man wählen kann.
• Optional kann man die Ecken beim Einfügen und Verschieben auf den Schnittpunkten des Gitters einrasten lassen.
• Ecken können über den Eckendialog (erreichbar per Rechtsklick auf eine Ecke) in Farbe, Radius, Beschriftung und Gewicht verändert werden. Dabei lassen sich Positionen und Farben individuell festlegen. Der Eckendialog enthält ein Vorschaufenster, das die Positionierung vereinfacht.
• Kanten können über den Kantendialog (erreichbar per eindeutigem Rechtsklick auf eine Kante) in Farbe, Dicke, Stil, Beschriftung, Gewicht, Kapazität und Fluss verändert werden. Dabei lassen sich Positionen und Farben individuell festlegen. Der Kantendialog enthält ein Vorschaufenster, das die Positionierung vereinfacht.
• Man kann sich die internen Daten in einem Extrafenster unter dem Menüpunkt Extra, Graphen als Textausgabe ansehen anzeigen lassen.
• Im Hilfemenü stehen die folgenden Informationen zur Verfügung:
  • Über GED, dies zeigt die Version an.
  • Hilfe (Inhalt noch leer)
  • Anzeige der Todoliste mit gesammelten Ideen für die Weiterentwicklung in Stichworten
  • Anzeige der Historie
• Historie: Man kann Änderungen am Graphen zurücknehmen und wiederholen. Dies funktioniert wie gewohnt mit Strg-Z und Strg-Y oder über die Buttonleiste.
• Die aktuelle Ansicht des Graphen im Editore lässt sich als png-Bild speichern.

Geplant:

Folgende Punkte sind momentan unter anderem für die Weiterentwicklung eingeplant:

Bekannte Probleme

• Momentan keine.

Offene Punkte GED

• Export:
  • Export in ein Vektorformat.
    Die Perl-Version konnte den Graphen als Postscript-Datei exportieren, etwas vergleichbares ist für die Java Implementierung geplant: Export in ein Vektorgrafikformat.
  • Export des Graphen als LaTeX-Datei, dies konnte die Perlversion bereits und muss nur adaptiert werden.
• Grafische Oberfläche:
  • Ecken-Bearbeitungsdialog ggf. auch zweispalttig.
  • Kanten-Bearbeitungsdialog: Graph testweise nach rechts unten.
  • Canvas:
    • Canvasgröße mit Speichern und beim Laden herstellen, wenn das Fenster zu klein ist. Oder generell?
    • Größe der Canvas per Menüauswahl setzbar (für Präsentationen etc.).
    • Im Menü Canvasgröße auf individuelles Maß setzen mit kleinem Dialog.
    • Canvas mit Scrollbalken darstellen?
  • Graph#maximizeGraphRespectingAspectRatio() auch direkt in der Oberfläche verwenden, neues Icon!
  • Ev. Graphen an die Größe der Canvas anpassen im Ecken- und Kanten-Dialog. Einmal nach dem Pack, aber auch bei Änderungen an der Größe. Ev. per Listener? Muss aber auch nicht, auch so macht es eine gute Figur.
  • Eigenschaften von mehreren Kanten mit dem Kantenauswahlmenü ändern: Erst Kanten auswählen, dann Eigenschaften setzen.
  • Menüs:
    • Alle Ecken Radius ändern - macht das Sinn? Auf Default und Radius ändern?
    • Alle Ecken Farbe ändern - macht das Sinn? Auf Default und Farbe ändern?
    • Laden GED 1 und 2
  • Ecke in Kante hinein setzen (neue Ecke, zwei neue Kanten dazu mit, gleichen Eigenschaften, alte Kante weg).
  • Liniengraphen bilden
  • Rahmen aufziehen und alle Ecken darin löschen / bearbeiten.
  • Auswahl von Ecken mit gestrichelten Kreisen darum darstellen in Radius * 1.25 Abstand oder so?
  • Ecke ins Gitter einrasten ins Eckenmenü (mit snap in Grid kann man sie einfach verschieben, aber kann ich trotzdem einbauen).
  • Möglichkeit, die Beschriftung einer Ecke mit der Maus zu versetzen.
  • Label, Gewicht, Kapazität und Fluss per Maus bewegbar machen.
  • Bei Rechtsklick in freie Fläche dort Submenü zum Erzeugen von Graphen mit diesem Mittelpunkt anbieten: Kreise, Kn, ... mit Radius um diesen Punkt wählbar. Genau wie im Menü für den Mittelpunkt der Bildfläche.
  • Bei Alle Ecken auf Gitter legen hinterher testen, ob zwei Ekcen die gleichen Koordinaten haben und wenn ja, den Benutzer warnen.
  • Graphen im Uhrzeigersinn und entgegengesetzt um den Mittelpunkt drehen. Vielleicht auch in festen Winkeln. Oder eingebbar.
  • Funktionalität, die Sinn macht aus dem GraphPanel in Graph verlegen, analog zu vertexIntersctsWithOtherVertex()
  • Schneller Zugriff auf die letzten 10 gespeicherten Dateien über das Menü. Dazu ist dann allerdings ein SessionManager nötig, der sich dies über die verschiedenen Starts von GED merkt.
• Unter der Haube:
  • Logging aller Aktionen einbauen, das ist in der Logik eingebaut, da passiert aber nicht viel! GraphPanel etc. auch loggen...
  • Geändertmarker richtig anzeigen (setChange, speichern, laden...)
• Noch fehlendes:
  • ged3-Form, alt Loader weiter refakturieren!
  • Den Graphen in seinen Liniengraphen (oder Kantengraphen) wandeln lassen, dies konnte die Perlversion bereits und muss nur adaptiert werden.
  • Testabdeckung der Graphenklassen, also alles unterhalb von
    de.duehl.math.graph.ged.graph
    mit Ausnahme von
    de.duehl.math.graph.ged.graph.io
    .
  • Laden und Speichern .ged einbauen
  • Laden und Speichern .ged2 einbauen
  • Laden nach automatischer Endung Format erkennen.
  • Fehlende Kanteneigenschaften einfügen (welche wären das?).
• Geplante Refakturierungen:
  • Generelles Refactoring, alle Klassen sichten.
  • de.duehl.swing.ui.dialogs.ErrorDialog von ModalDialogBase erben lassen!
  • Color aus Basics nutzen?
  • Alle in Klassen enthaltenen Enums in eigene Klassen extrahieren!
  • Funktionalität aus der Logik in den Graphen verlegbar?
  • Alle Sourcedateien auf TODO absuchen.
• Grundlegende Überlegungen:
  • Graphen im Format des Dumps unter dem Menüpunkt Extra, Graphen als Textausgabe ansehen auch einlesen.
  • Eventuell könnte der Graph als solcher oder auch zu Teilen von allgemeineren Klassen erben. Dann hätte man GedVertex extends Vertex und dergleichen. Problem bei der jetzigen Darstellung, bei List<GedVertex> ist das nicht kompatibel zu List<Vertex>.
  • Line durch neue PixelLine ersetzen. die Pixelklassen nach Swing... Allerdings gibt es da schon eine...
  • Decorator-Pattern für Graphen verwenden... ? Dann ließe er sich elegant für alle Einsatzzwecke abwandeln und man könnte ihn auch direkt im Algorithmus verwenden. Allerdings hapert es bei Listen von Klassen...
  • Layer? man könnte dann rechts verwalten welche angezeigt werden sollen und hätte für jeden Layer einen Graphen.
  • Zeichnen von Mehrfachkanten als Kreisbögen. Per Option in den Metadaten des Graphen. Im GraphPainter bei der Kantendarstellung dann erst alle Kanten sammeln, die zwischen je zwei Ecken verlaufen, Radien und so selbst bestimmen.
    Siehe ShortTestCodes.graphicalUserInterface.DrawArc.
    Achtung, dann muss natürlich auch sowas wie Rechtsklick angepasst werden.
  • Schlingen erlauben? Darstellung an Eckenradius anpassen und ermitteln, wo der größte freie Winkel durch die Kanten an dieser Ecke sind und diesen mit der oder den Schlingen füllen. Achtung, dann muss natürlich auch sowas wie Rechtsklick angepasst werden.
  • Wenn alles andere fertig ist, kann über Animation nachgedacht werden. Das läuft dann als eigene Historie, in die bestimmt Graphen gespeichert werden.
    Eine Animationsverwaltung mit kleinen Bildern der Graphen wie im Perlprogramm sollte dann folgen. So ähnlich wie der EdgeDeleteDialog.
  • Generelle Behandlung von Algorithmen überlegen, Schnittstelle Algorithm?
  • Beispielagorithmus schreiben, der zu jedem Zwischenstand einen Graphen speichert. Ggf. sogar als Animation. DFS oder BFS oder so.
  • Farbalgorithmen aus meiner Diplomarbeit von C++ nach Java übertragen und auf Graphen anwendbar machen.
  • Test auf plättbaren Graphen einbauen. (Muss K5 oder K3,3 als Subgraphen finden. Ob es da schnelle Algorithmen gibt?)
  • GED als Android-App?
• Dokumentation:
  • Hilfeseiten mit Texten und Bildern erstellen, die im Programm mit F1 angezeigt werden kann, sobald GED weiter ist, so dass diese nicht dauernd überarbeitet werden müssen.
    Buttons im Text abbilden.
  • Nach den ganzen Beispielgraphen auf der GED-Seite schauen. Wenn ich die nicht mehr habe, nachbauen!
  • Von Zeit zu Zeit Webseite und diese Texte synchron halten.

Download

Aktuell liegt der GED in der Version 0.2.33 vom 3. Juli 2019 vor.

Download der lauffähigen JAR-Datei

Ausführbare JAR-Datei der aktuellen Version 0.2.33 downloaden

Download des Quellcodes als Eclipse-Projekte

Quellcode der aktuellen Version 0.2.33 downloaden

Ältere Versionen downloaden:

GED 0.2.32 vom 02. Juli 2019 - Jar - Quellcode.
GED 0.2.31 vom 19. Juni 2019 - Jar - Quellcode.

Ich habe das Programm und die Module analog zur Perl-Version unter die selbe Lizenz wie Perl selbst gestellt.
Dabei handelt es sich um eine doppelte Open Source Lizenz: Perl-GPL / Perl-artistic.
